저압뱅킹방식과 케스케이딩현상

이번 포스팅은 전력공급계통 공급방식 중  저압뱅킹방식과 이에 따른 케스케이딩현상에
대해 알아보겠습니다

1. 저압뱅킹방식
    일반적인 수지식 배전용 변압기의 2차 측에 접속되는 저압회로는 각 변압기마다 독립되어 있어서 상호 간에 전력의 융통이 제한적이다

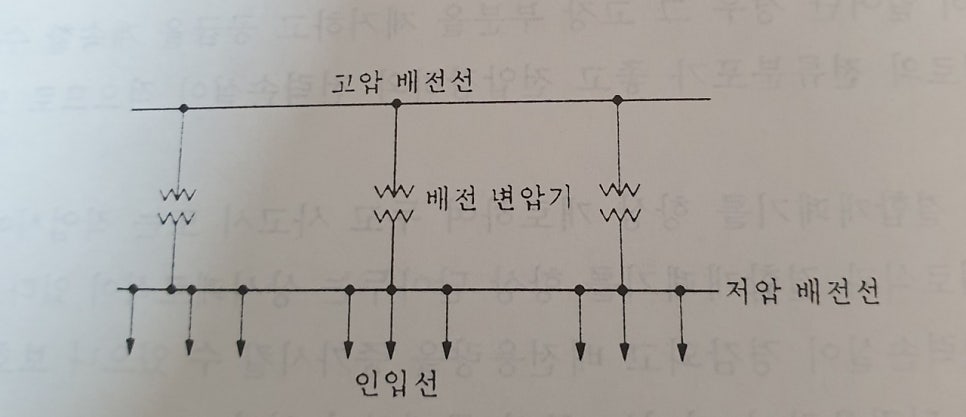

이의 보완방식으로 아래 그림과 같이 고압 배전선에 접속되어 있는 두대 이상의  변압기 2차 측을 서로 연계시켜 공동으로 사용하는 배전방식을 "저압뱅킹방식"이라 하며 이에 대한 특징을 살펴보면
   가. 변압기의 용량이 확대되어 일부 고객으로부터 유입되는 플리커(flicker ; 반도체소자 등에 의한 전압의 왜형)가 적다
   나. 전압 강하와 전력손실이 적다
   다. 부하증가에 대한 융통성이 양호하고 변압기의 설비용량을 줄일 수 있다
   라. 단상 3석식 공급계통에서는 변압기가 서로 전압평형작용을 할 수 있다.
       (우리나라 계통에서는 단상 3 선식 저압공급
방식은 폐지짐)
   마. 수지식에 비해 건설비 고가이다.
   바. 공급신뢰도가 높다

2. 케스케이딩 현상
위와 같은 특징이 있는 반면 계통 간 보호협조가 잘 이루어지지 않으면 "케스케이딩" 현상을 일으킬 우려가 있다.
케스케이딩은 폭포수가 떨어진다는 의미로
하나의 동작에 연속되어 일어나는 현상을 의미합니다
    → 케스케이딩 (Cascading) 현상
   계통 내 일부변압기 또는 선로의 고장에 의해서 뱅킹 내의 모든 변압기가 연쇄적으로 선로로부터 차단되는 현상
(변압기 1차 측 COS의 휴즈 용단)을 말한다

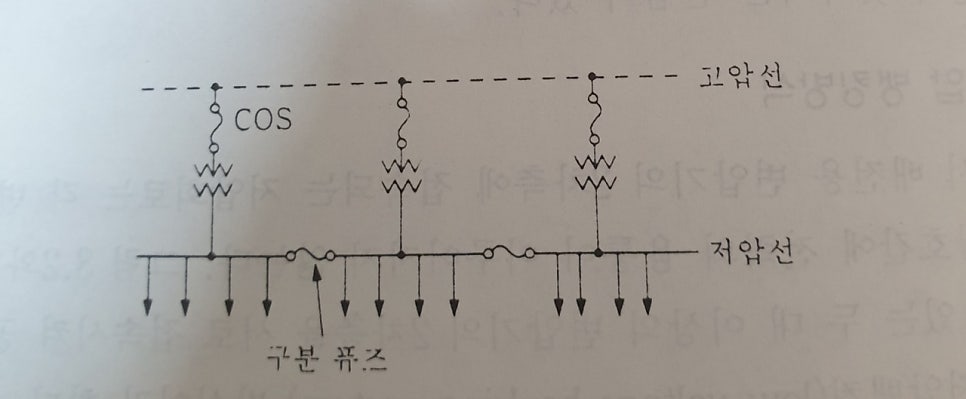

이에 대한 대책으로 각 변압기 1차 측에 COS를 설치하고 변압기 2차 측을 서로 구분할 수 있도 록 2차 측간 사이에 는 구분휴즈를 설치하여 계통전체로의 사고확대를 방지합니다.

이상 저압뱅킹방식의 특징과 케스케이딩 현상에
대해 알아보았습니다.
